有線遠程抄表管理系統
系統說明
武漢競達遠程抄表系統是公司自主研發，集智能表計、計算機、網絡通訊技術于一體，具有實時/定時、定點完成計量表具信息的抄收、存儲、查詢、統計以及表具控制等功能的自動集抄管理系統。根據客戶需求，可拓展實現信息網絡化發布和查詢、電話語音或短信通知、自助查詢、數據報表上傳等信息化管理功能。
系統采用三級架構，兩級傳輸模式，智能表計到集中器通過M-BUS總線傳輸，集中器通過以太網/GPRS傳輸給數據服務器。智能化管理功能可通過INTERNET、PSTN、GPRS/CDMA、以太網等方式訪問服務器數據實現。
集抄的數據通過分析，可組建數字能源管理系統，對某個區域，一棟樓、一個小區至一個城市的能耗進行分析，為節能減排提供決策依據。
系統組成

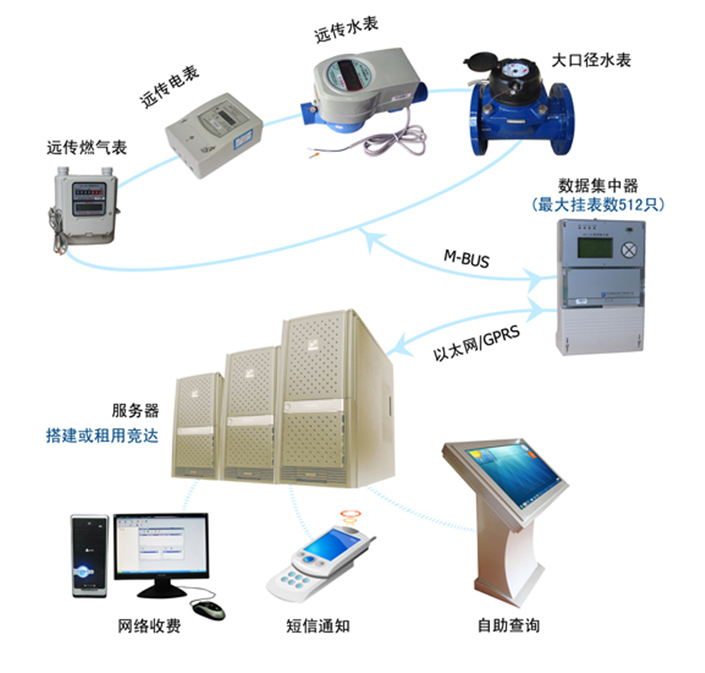

總線型遠程抄表系統采用“集抄數據中心-數據集中器-計量表具”三級架構，由以下幾個部分組成：數據集抄管理中心（包括集抄管理軟件、服務器設備硬件）；數據集中器；遠傳表具，包括水表（DN15~500）、電表、燃?xì)獗?、熱量表等計量表具?/span>
系統的主要功能如下：
☆系統安全管理：
系統安全管理包括系統運行安全、系統數據安全（數據單元安全和數據庫安全）、用戶操作權限安全、口令管理的策略、模塊操作權限控制和管理系統跟蹤控制。
系統運行安全指系統運行環境的安全，保障系統的正常運行，防止計算機病毒的入侵，包括操作系統安全、網絡安全、服務器安全。
系統數據安全是數據單元安全、數據庫安全、數據庫系統信息安全，即指數據安全備份及恢復技術。
用戶的操作權限是指用戶登陸到管理系統所能操作的模塊權限。
管理系統跟蹤控制指用戶進入系統的所有操作的日志和管理系統自身產生的系統日志。
☆檔案管理：
動態添加、修改和刪除設備供應廠家信息；表計（水表、電表和氣表）和集抄設備（采集器、集中器）的新增、更換或維護檢修等信息并可對設備進行分類統計查詢，能動態添加設備種類，如要附加熱表，而且附加設備的種類和數量在軟件系統中可無限制增加的設備管理；包括礦區工作人員、終端用戶、生產廠家三類用戶信息的管理。
☆費用管理功能：
包括計費系統（結算方式、費率、費用補貼、帳單日期等）設置；自動生成每個用戶費用帳單；
分營業部工作人員查詢（包括歷史繳費分類搜索和統計、當月費用查詢、欠費查詢和統計等）和終端用戶查詢（包括歷史繳費情況以及當月發生的用能情況和發生的費用情況）來進行分類查詢；
小區繳費和委托銀行繳費的繳費功能；
系統會針對在規定的時間內未繳費，經多次催繳并在規定時間內仍未繳費的用戶發生停水、停電、停氣通知，并向水電氣終端發出停水、停電、停氣指令，未繳費用根據設置的時間期限，當超過時間期限還未繳費的，就進行計息處理等欠費處理功能。
☆統計分析功能：
對實時生產數據和歷史數據進行統計分析，以及對不同時間段的數據或者不同表具終端的數據進行對比分析，對水電氣的調度使用提供參考依據。該模塊具有報表、圖形分析功能，提供靈活多樣的報表，對報表標題、報表列數、報表合計值可根據需求自行定義。
☆運行維護功能：
對表計水電氣終端的計量、通訊、異常告警、控制、任務等參數設置；
對表計進行歷史數據（日凍結、月凍結、曲線等）、終端的異常數據、任務數據等數據采集并能對計量設備進行點對點讀表操作；
對表計使用狀況進行監控和管理的，可以對終端的故障情況進行分類搜索查詢，可以對終端運行的可靠性和穩定性進行統計分析，可以根據不同的區域（基地、小區）進行分類統計終端的運行狀況，可以動態監控某臺表的運行狀態，對異常設備進行有效管理等；
通過軟件系統對水表、電表和氣表進行開關控制，或是通過設置條件，軟件自動進行開、關操作，也可以通過軟件系統對集中器進行遠程升級；
管理系統可以接受標準時鐘，同時將標準時間逐級下傳直到表具，同步整個系統的時間；
系統更換終端設備，或者修改設備關鍵參數，設計參數的更換維修記錄，變更相關參數。
數據傳輸模式
數據傳輸（data transmission）就是依照適當?shù)囊?guī)程，經過一條或多條鏈路，在數據源和數據宿之間傳送數據的過程。也表示借助信道上的信號將數據從一處送往另一處的操作。
遠程抄表系統采用二級傳輸模式：
☆第一級傳輸為計量表具與集中器間的固定傳輸方式，表具和集中器支持M-BUS接口，遵循DL/T645或CJ/T188規約；
☆第二級網絡為集中器與集抄數據中心間的數據傳輸。可根據用戶實際情況，以充分利用現有資源并確保數據傳輸穩定、安全為原則，靈活采用以太網或GPRS接入網絡方式。
【注】：M-BUS技術說明
專門用于公共事業儀表的總線結構，稱Meter-Bus，簡稱M-Bus，工作原理是在直流低壓電力線上利用調制解調技術進行數據傳輸。在儀表和集中器上嵌入M-BUS專用芯片，利用專設的兩芯線，進行數據傳輸。具有如下技術特點：
☆高速穩定的通訊速率，超遠距離的可靠通訊；
☆允許串型、星型、交叉等任意接線分支的布線方式；
☆使用普通平行或雙絞線，無極性二線制安裝接線；
☆隔離通訊設備，恒流的電流環通訊方式，抗干擾性強；
☆具有設備自動登錄等功能，可容納多種設備，預留多種通訊協議，擴展方便；
☆通過總線可向從表計供電，極低的靜態功耗。
