有線遠傳集抄實施方案和布線示意
(一) 實施方案
A. ：以水表為例，小區級遠程抄表方案如下：
客戶需求：對一棟樓或者一個小區實現自動抄表、收費、控制管理。
實施方案：新裝或者舊表更換為遠傳水表，以棟樓為單位設置安裝數據集中器，物業管理處設置集抄管理系統，實現自動抄表、收費管理，并可以實施掌握每個住戶的用水情況。

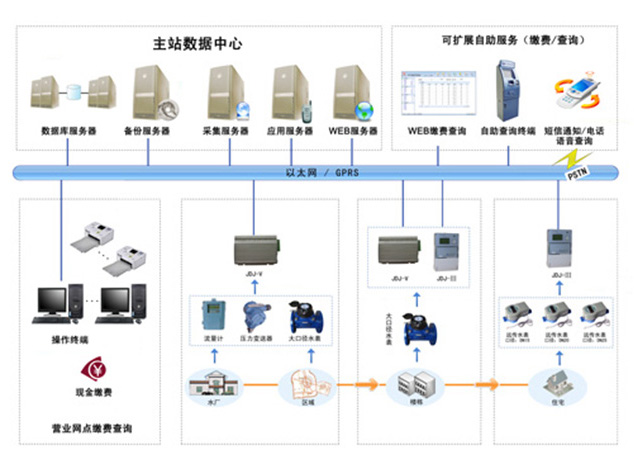

B. :以水表為例，城市級遠程抄表方案如下：
客戶需求：自來水公司對整個管轄區的給水系統進行監控、分級計量，精確到每戶用水情況，建立網管監測系統。
實施方案：轄區內所有的水表新裝或舊表更換為遠傳水表，每戶一只遠傳水表，每棟樓一只遠傳大口徑水表，每個區域可選安裝遠傳大口徑水表、流量計和壓力變送器，設置一總站數據中心，根據轄區范圍多個營業收費網點供用戶繳費、查詢。
(二) 遠傳水表布線示意圖
A. 競達遠程抄表布線示意圖
B. 分戶安裝的棟樓戶內布線示意圖
以上是一棟樓，遠傳水表都安裝在每家每戶室內。安裝布線方法如下：
從水表牽出兩芯總線，通過接線盒將水表總線接入，然后根據水平系統的布線原則（如上圖線纜鋪設），沿墻在注重美觀的前提下，留下水表的接入口。線槽均采用PVC管保護，線纜均使用RVV2*1.5mm非屏蔽平行護套線。
盡量減少線纜的鋪設長度，以降低施工成本同時也能提高通信鏈路的質量。
現場安裝圖列：
C. 集中安裝的棟樓布線示意圖

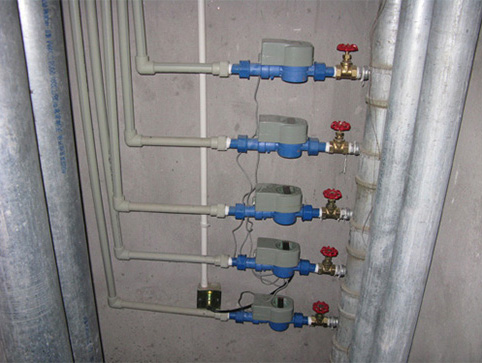

管道井集中安裝遠傳水表圖如下：

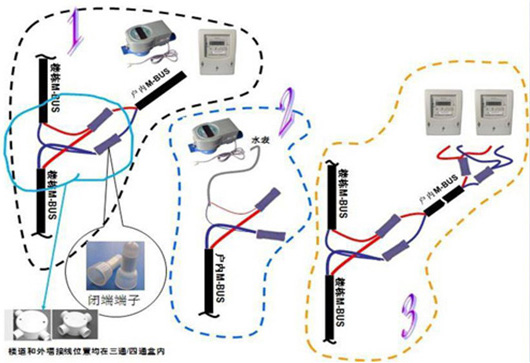

D. 表具接線示意圖
布線：
? M-Bus總線根據需求采用RVV2*0.75或RVVP2*0.75線纜進行敷設。
? 根據設計圖紙將總線敷設在PVC穿線管或PVB線槽里。
? 盡量減少線纜的敷設長度以降低施工成本同時也能提高通信鏈路的質量。
接線：
? 表具通信總線連接時應將表具通信線纏繞在總線干線上并用閉端端子套緊壓牢?，F(xiàn)場可根據情況將此節點放在接線盒內或三通/四通盒內，以便后期維護。
? 當后期更換表具時簡單期間可將原表具通信總線剪斷然后接上新表具通信總線用單刀片二芯接線子壓緊即可。
? 現在總線接線推薦以上兩種接法，應盡量避免使用接線端子連接或其他不可靠的接線方式。
? 雖然閉端端子和單刀片二芯接線子具有一定的防潮作用，但也應該避免將其放在容易水淋的位置，做好防潮措施。

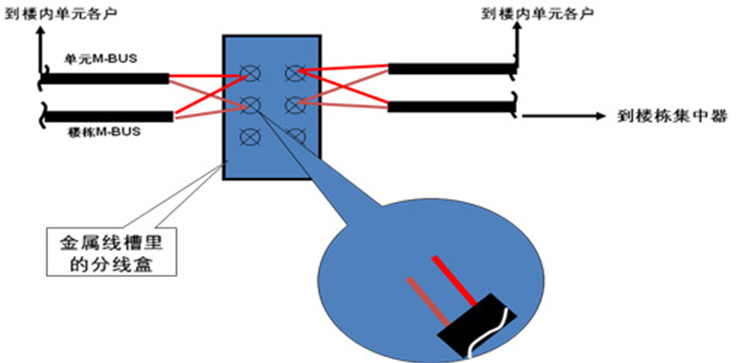

E. 單元到棟樓接線示意圖

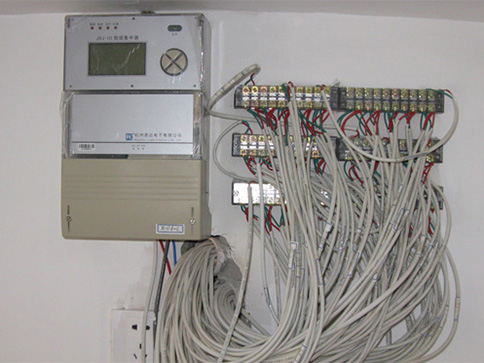

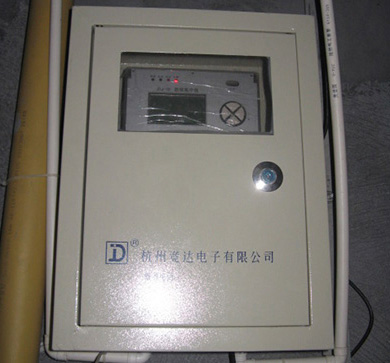

棟樓集中器安裝完成圖:
(三) 系統標準配置
集中器容量：支持1路RS-232，1路USB，1路RS-485，5路M-BUS。M-BUS每路掛表數量不超過200只；RS485不超過100只；掛表總量標配為512只，可按用戶要求增加；安裝時建議表數多路平均分配。支持以太網模式和GPRS模式。
線纜：兩芯護套平行線，RVV 2×1.5mm2。如果降低線纜的標準，則會影響數據的傳輸速度和傳輸距離；如果整個系統掛表數量比較少，可以適當?shù)慕档途€纜的標準。
線纜長度：建議長度控制在300米以內。
